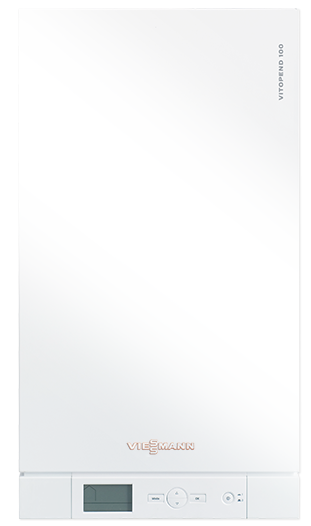

菲斯曼壁挂炉
VITOPEND 100-W A1JC
操作指南
1

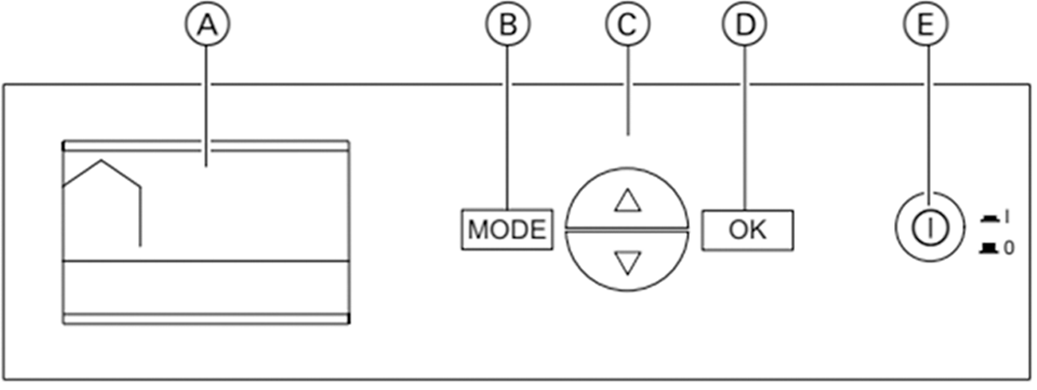

控制面板
A

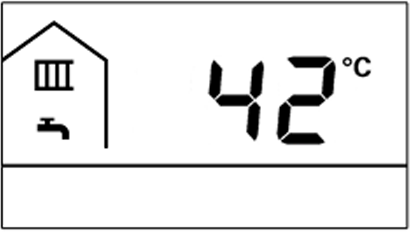

显示屏
B
MODE按键，可以调用菜单
C
箭头按键，选择或设置参数
D
OK按键，确认或保存设置
E
电源开关
2

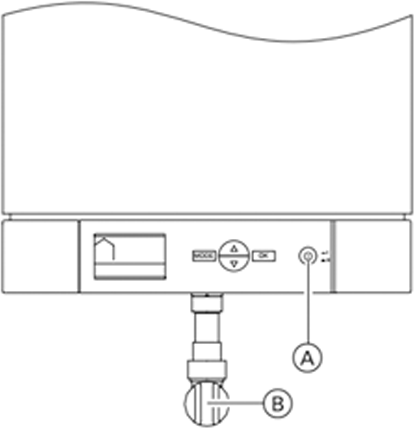

启动
1.打开燃气阀
B
2.接通电源开关
A
3

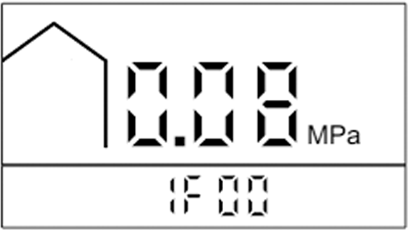

查看水压
按 18 ，直到副屏显示“IF00”，在主 屏显示压力，最小运行压力为0.08MPa。
4

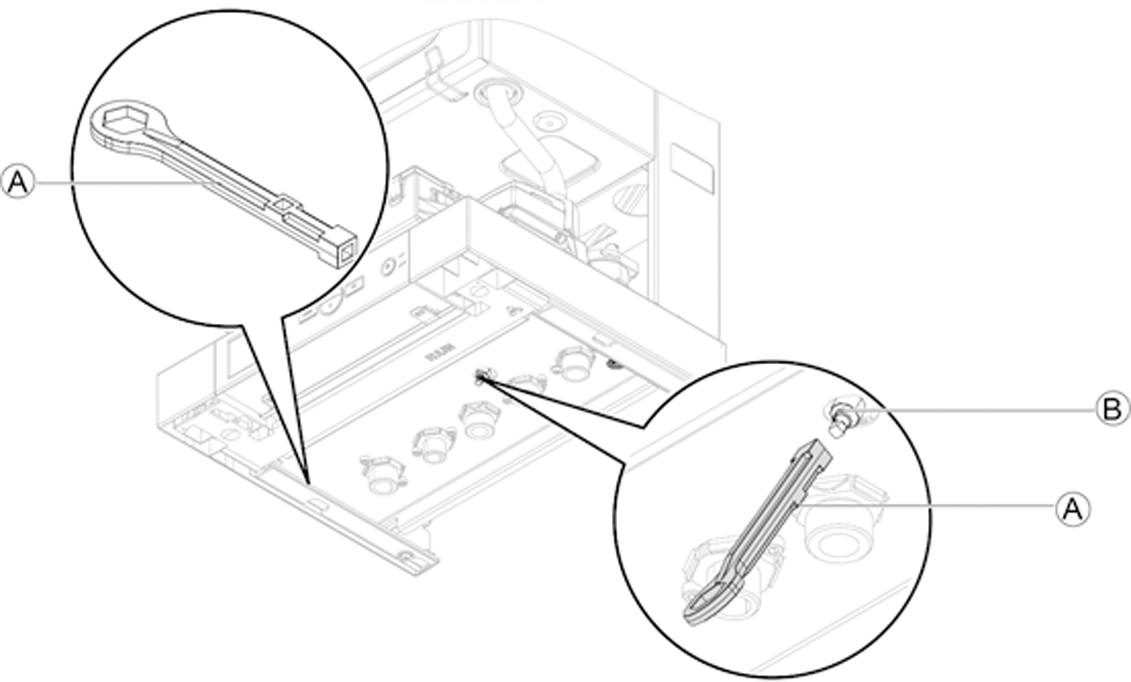

补水
如果运行压力过低，对锅炉系统进行补水。
单采暖式锅炉需要在系统管路上安装补水阀。
两用式锅炉补水：用钥匙
A逆时针旋转锅炉底部内置补水阀
B给锅炉和采暖系统补水，顺时针旋转关闭补水阀。
5

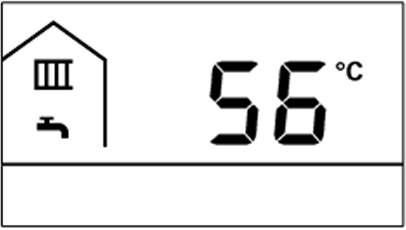

生活热水温度调节
按 直到显示屏 闪烁，按 调节生活热水温度,按 键保存设置。
6
供暖温度调节
按 直到显示屏 闪烁，按 调节供暖温度,按 键保存设置。
7

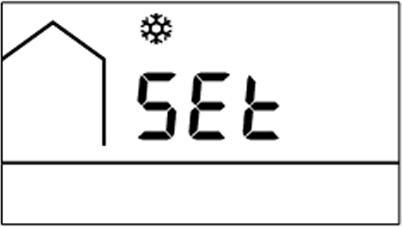

夏季模式设定
按 直到显示屏 闪烁，按 键保存设置。
8
冬季模式设定
按 直到显示屏 闪烁，按 键保存设置。
9

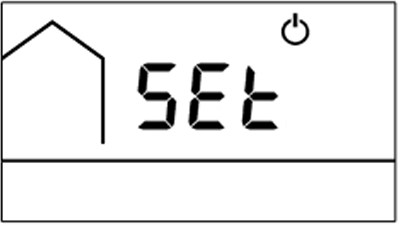

待机模式设定
按 直到显示屏 闪烁，按 键保存设置。
待机模式下，仅防冻功能启动。设置待机模式前请咨询菲斯曼授权的专业服务商。
10
故障

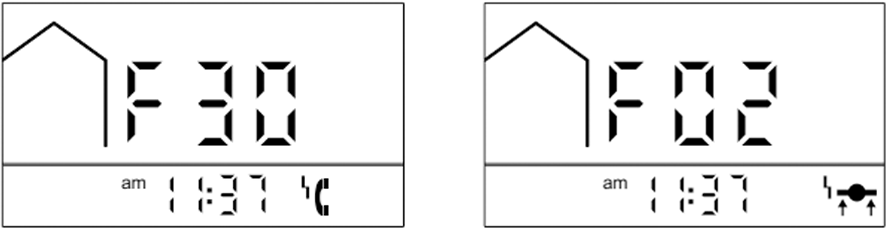

锅炉故障时，液晶屏会显示故障代码，例如：
故障将以闪烁的故障代码（例如“F30”）和故障图标
请回到首页，点击“售后服务”按钮，选择“故障代码查询”以查看故障详情。
同时尝试按照下一项“复位”中所述方法进行复位，如复位不成功，请咨询菲斯曼授权的专业服务商。
11
复位
出现故障时，可以通过同时按 和 进行复位。
12
查询功能
通过按 键，选择需查询的项目。
通过按 键，选择所需的区域“IF”、“Ct”或“AL”具体见服务手册
13
注意事项
1. 仅在保证系统水压0.1-0.2MPa,燃气供应和接通电源的前提下， 锅炉才能正常运行（包括防冻保护功能）。
2. 保养提示：请每年定期至少一次联系菲斯曼授权的专业服务商，对锅炉进 行全面保养维护，保证设备高效、安全运行。
